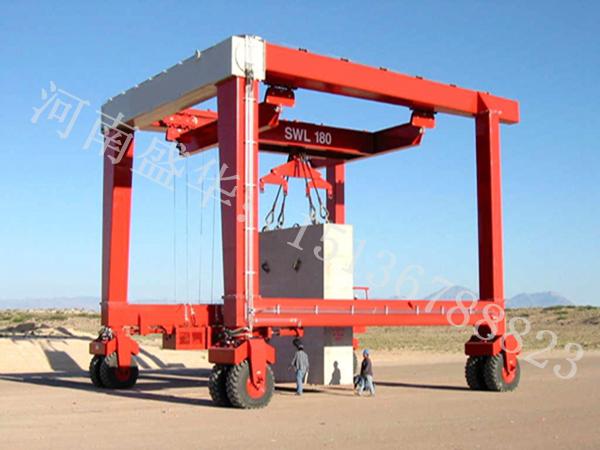

湖北武汉轮胎式龙门吊厂家指出轮胎式龙门吊（Rubber-Tired Gantry Crane, RTG）是一种依靠轮胎行走的移动式门式起重机，广泛应用于港口集装箱堆场、铁路货运站、物流园区等场所。其核心特点是机动灵活、转场便捷，无需固定轨道。以下是其典型产品结构特点：
1. 主体结构设计高强门架结构采用箱型梁或桁架式主梁，优化受力分布，材料多用高强度钢（如Q345B或ASTM A572），兼顾轻量化与承载能力（通常起重量20~50吨，跨度15~40米）。门架净空高：适应集装箱堆码需求（通常≥15米），部分型号可调节高度。大跨距支腿支腿间距覆盖多排集装箱（通常跨6+1或7+1列集装箱），支腿底部与轮胎转向系统刚性连接，稳定性强。2. 行走机构特点轮胎驱动系统全轮胎配置：一般配备8~16个高负荷充气轮胎（或实心胎），轮胎规格根据负载和地面条件选择（如14.00-24或18.00-25）。独立驱动：每条支腿配备1~2台电动或液压驱动马达，变频控制实现无级调速（行走速度通常30~70m/min）。多模式转向：90°直角转向：轮胎可旋转90°，实现横向移动，适应狭窄通道。斜向行走：轮胎呈45°角调整，减少转弯半径。原地旋转：部分型号支持360°原地回转。液压悬挂系统配备液压平衡悬挂，自动调节支腿压力，适应不平整地面，防止轮胎悬空或过载。3. 起升机构设计双箱式起升系统主起升+小车行走机构独立驱动，起升速度10~30m/min（空载）、5~15m/min（满载），采用钢丝绳或链条传动。吊具灵活性：标配集装箱旋锁吊具（20'/~40'自动伸缩），可选配抓斗、电磁吸盘等多功能吊具。防摇技术电子防摇系统（通过PLC控制）或机械式导向架，减少吊载摆动，提升集装箱对位精度（±50mm内）。4. 动力系统柴油-电动混合动力主流配置：柴油发电机组（如200~400kW）驱动电动机，节能型号可选锂电池+超级电容储能，实现“油改电”减排。纯电动驱动（环保型）通过滑触线或电缆卷筒供电，适用于固定堆场，零排放。5. 安全与智能系统自动纠偏与防撞激光或GPS定位系统，实时校正行走路径；防撞传感器（超声波/红外）监测周边障碍物。载荷保护超载限制器、倾斜报警（支腿压力监测）、风速报警（>15m/s自动停机）。远程监控集成IoT模块，实时上传运行数据（油耗、电机状态、故障代码）至云端管理平台。6. 环境适应性设计全天候作业防风锚定装置（应对台风）、轮胎防滑纹路（湿地工况）、电气元件防护等级IP55以上。低噪音处理发动机隔音罩、变频电机降低噪音（≤75dB）。
